三維柔性焊接工作臺是指為焊接小型焊件而設置的工作臺。焊接工作臺的表面一般有T型槽或孔，方便使用。焊接平臺材質一般為HT200或HT250，這兩種材質占到焊接平臺材質的98%以上，既能滿足焊接工件時的要求，又相對來說價格低廉，無論是焊接平臺的抗拉力、硬度、耐磨程度均能滿足焊接要求。
三維柔性焊接工作臺的組成：
本工作臺由底座、立柱、壓緊梁、移動結構、架車底座、直線導軌及滑塊結構，電動機減速機組合、聯軸節、齒輪齒條組件、電動缸、架車工作平臺、架車支撐翼、壓緊軸、壓緊軸轉軸、壓緊塊、氣囊、手動換向閥、底板構成；其優點是升降、移動同步，精度高，電動移動平穩，壓緊平穩，提高焊接質量，縮短準備時間，提高工作臺工作效率。
三維柔性焊接工作臺：
一種多角度旋轉焊接工作臺，它是由臺體、臺座、液壓油缸、油缸座、蝸桿、蝸輪、工作臺組成，臺體呈錐狀，下端錐度為90度，下端通過軸與臺座連接，液壓油缸的一端與油缸座通過軸連接，另一端與臺體下端通過軸連接，臺體內固定有蝸桿，蝸桿與工作臺連接，操作手柄與渦輪連接。本實用新型使工件隨工作臺在垂直方向上90度范圍之內，在水平方向上360°范圍內的任意位置固定，進行作業加工，操作方便，焊接質量可以得到保證。

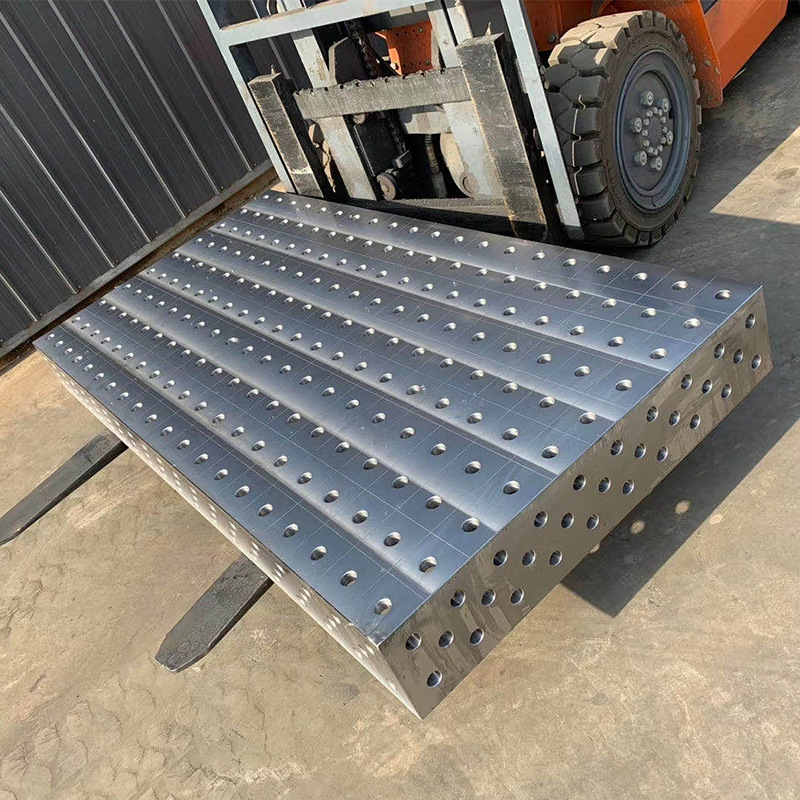

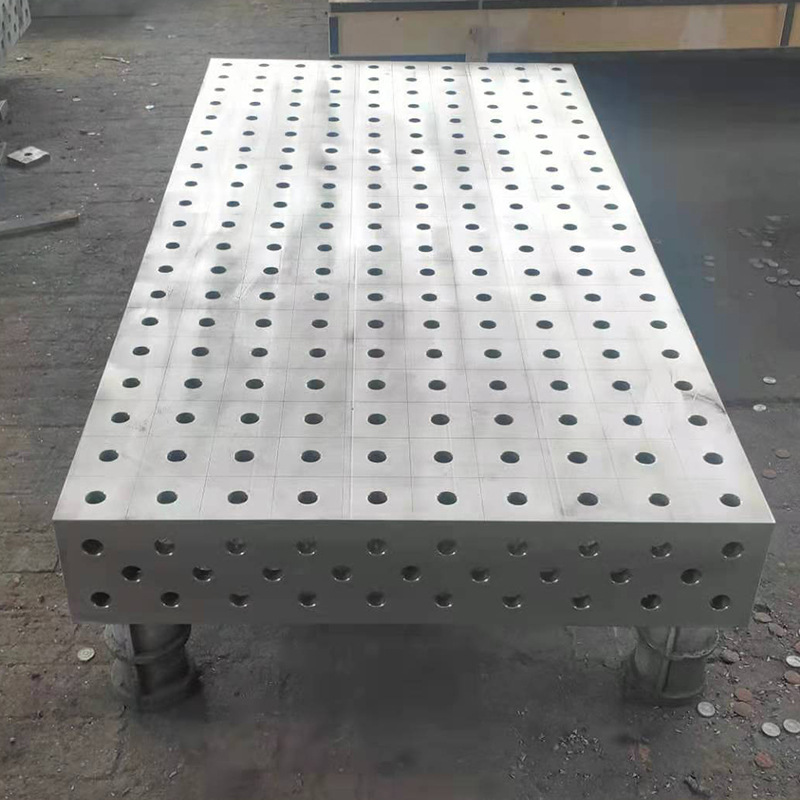

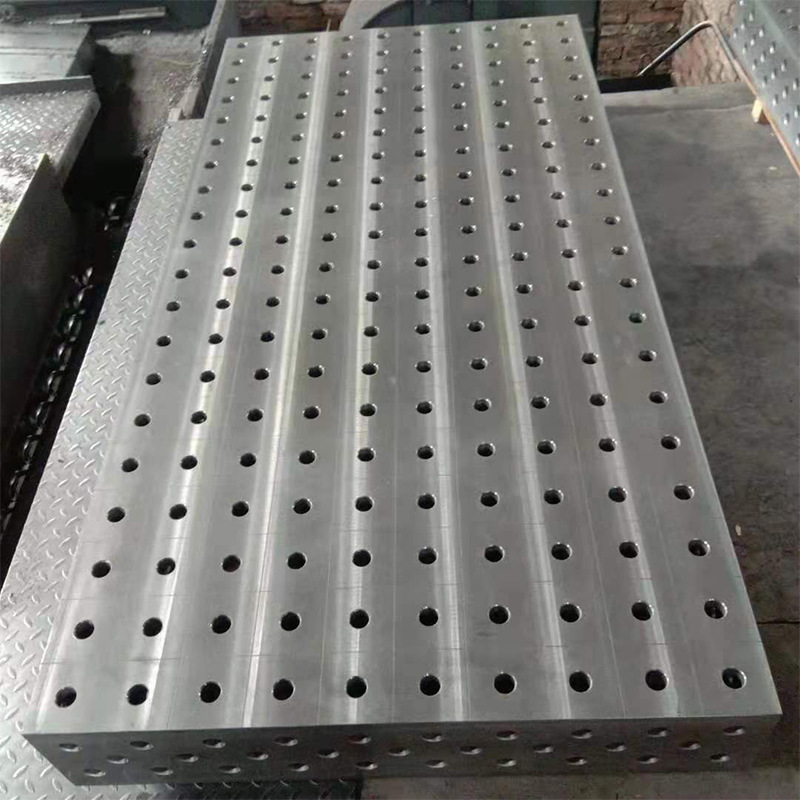

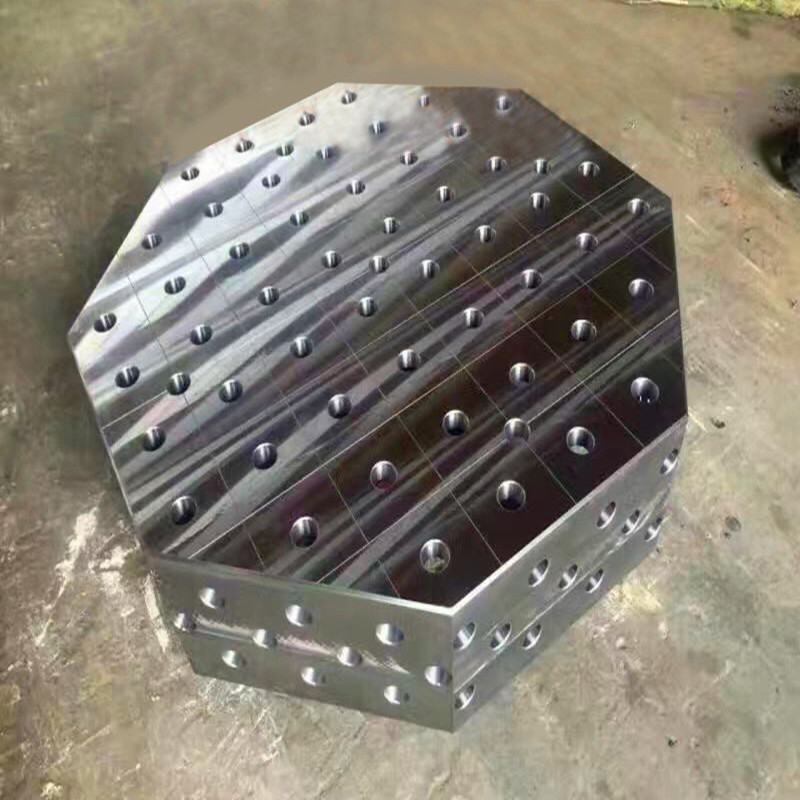

三維組合焊接工作臺臺面采用帶孔格板形式，孔徑有D28和D16兩個系列。在高精度的臺面上，每隔100mm均布D28的圓孔或每隔50mm均布D16的圓孔，這些孔可用于拼接各種功能的定位模塊和夾具。各種功能模塊除臺面外，還有定位塊，直角塊，立柱，任意角度調整，V形塊，銷栓，各類快速夾具，間隙調整片及各種輔助模塊。模塊的設計構思巧妙，可以進行各種組合和反復應用。用于模塊之間互相緊固連接的銷栓，內部采用三個同心鋼珠。銷栓松開時，鋼珠退入銷栓內，此時銷栓可方便地插入模塊的孔內。當用手逐漸擰緊時，三個鋼珠逐漸彈出，自動對中并夾緊模塊。用扳手扳緊后，其對模塊的夾緊力可達5噸，剪切力可達25噸。
三維柔性焊接平臺按材質分為鋼件和鑄件兩種材質，三維柔性焊接平臺廣泛適用于:鋼結構，各種車輛車身制造，軌道交通焊接，自行車摩托車制造，工程機械，框架和箱體，壓力容器，機器人焊接，鈑金加工，金屬家具，設備裝配，工業管道（法蘭），檢測系具有5大優勢。
1.經濟型：每次產品變化而投入的工裝的費用幾乎可以不用花錢，裝置操作簡便，使用。用戶可根據需要拼接出不同要求的工裝，
2.柔性化：柔性三維組合焊接工裝平臺的承載能力高峰，剛性穩定，它的五個面均加工有規格的孔，并刻有網線
3.穩定性：柔性三維焊接平臺再有1M2集中載荷的作用下，其變形量不超過0.50mm而在均勻載荷作用下，器變形量只有0.024mm。可以滿足絕大多數的焊接及裝配加工的需要，其組建的，工作平臺定位孔中心公差在0.05mm以內。
4.重復性：三維焊接平臺工作臺的臺面有鑄鐵/鋼結構/加工/模塊化組件組合而成，其性能非常穩定，如使用不當造成部件損壞時，也不用報廢整張臺，只要的成本就可以換單個部件，
5.模塊化：所有組件分們別類，進行了標準化和系列化，互相匹配。選用少的模塊，就可以實現各種定位和加緊的功能。
