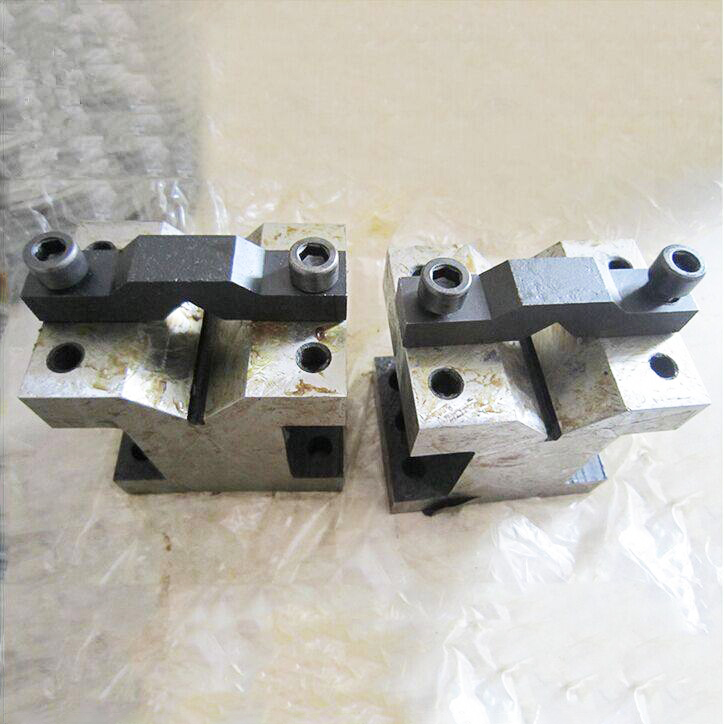

1、工型v型架
是用來支承軸、管、套筒等圓柱形工件，使工件軸心線平行于本臺工作面，以便找正和劃線的工具。按照J(rèn)B/T8047-95標準制造，采用優質鑄鐵制造。
按JB/T8047-95標準制造，采用HT200材質，成對供應，是一個四棱體，只有一個工作面有90度V型槽。主要用于精密軸類零件的檢測、劃線、定位及機械加工中的裝夾。
2、標準
按GB4972-85標準制造，一般都成對供應，是一個四棱體，本產品有一個工作面上加工有90度的槽。供測量軸類工件使用。工型v型架的用途：主要用于軸類工件的檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。
3、工型v型架的規格
工型v型架的規格：35×35×30 60×60×50 105×105×80。
V型架分為：鋼件V型架、鑄鐵V型架、工型V型架、單口V型架。
工型V型架：是用來支承軸、管、套筒等圓柱形工件，使工件軸心線平行于本臺工作面，以便找正和劃線的工具。按照J(rèn)B/T8047-95標準制造，采用優質鑄鐵制造。
按JB/T8047-95標準制造，采用HT200材質，成對供應，是一個四棱體，只有一個工作面有90度V型槽。主要用于精密軸類零件的檢測、劃線、定位及機械加工中的裝夾。
4、標準規格
產品名稱 | 規格 | 備注 |
工型架 | 105×105×90 |
|
工型架 | 60×60×65 |
|
工型架 | 35×35×30 |
|
5、鑄鐵V型架
鑄鐵V型架主要用于軸類工件的檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。鑄鐵V型架成對供應兩件一對一起使用。
鑄鐵V型架的用途：主要用于軸類工件的檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。
V型架的標準：按GB4972-85標準制造，采用HT200材質，一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。主要適用于軸類零件的檢驗和劃線。
V型架的規格：100×100×80mm 150×150×80mm 200×200×90mm 300×300×120mm
V型架精度：鑄鐵V型架精度分為，0、1、2、3、四個級別。
